产品描述/ PRODUCT

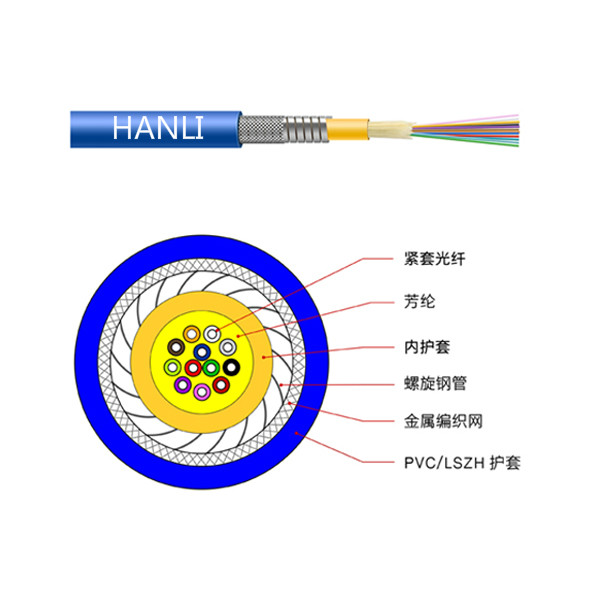

光缆结构是将ф900μm或ф600μm紧套光纤和多股芳纶绞合在一起，在绞合表面挤制一层PVC或LSZH内护套，在内护套外缠绕一层 扁平不锈钢丝铠装，铠装表面编织不锈钢丝，再挤制PVC或LSZH外护套。
产品特点/ PRODUCT
·多芯光缆外带扁平钢丝铠装，提高光缆抗压和防鼠能力。
·高强度芳纶加强，高性能护套材料外护。
·弯曲半径小，重量轻、柔软、灵活、接续方便。
·具有较好的机械和环境性能
·阻燃或不延燃外护套，提供良好的安全保护
产品应用 / PRODUCT
·各种常规连接器产品。
·尾纤、跳线。
·光通信设备机房、光配线架、光纤到桌面等光连。
·光设备、仪器等的光连接。
·室内水平布线、建筑内垂直布线；LAN网、多信息点连接。
·长距离、野外、楼宇布线、线槽光电混放等光连接。
·主干网的尾缆、接入到建筑物内的设备。
·安装空间及场合尺度小的布线。
产品标准 / PRODUCT
·GJSFJV光缆参照YD/T 2488-2013、IECA-596、GR-409、IEC794等标准；符合UL认证OFNR、OFNP要求。
光学特性 / PRODUCT
| G.652 | G.655 | 50/125μm | 62.5/125μm |
衰减
(+20℃) | @850nm |
|
| ≤3.0dB/km | ≤3.0dB/km |
@1300nm |
|
| ≤1.0dB/km | ≤1.0dB/km |
@1310nm | ≤0.36dB/km | -- |
|
|
@1550nm | ≤0.22dB/km | ≤0.23dB/km |
|
|
带宽
（Class A） | @850 |
|
| ≥500MHZ·km | ≥500MHZ·km |
@1300 |
|
| ≥1000MHZ·km | ≥600MHZ·km |
数值孔径 |
|
|
| 0.200±0.015NA | 0.275±0.015NA |
光缆截止波长 |
| ≤1260nm | ≤1480nm |
|
|
结构参数 / PRODUCT
光缆型号
Cable Type | 光纤数
Fiber Count | 紧包外径
Tight Diameter
mm | 光缆直径
Cable Diameter
mm | 光缆重量
Cable Weight
Kg/km | 允许拉伸力
Tensile Strength
长期/短期
Long/Short Term
N | 允许压扁力
Crush Resistance
长期/短期
Long/Short Term
N/100m | 弯曲半径
Bending Radius
静态/动态
Static/Dynamic
mm |
GJFJV+SV | 2 | 0.6 | 5.0 | 42 | 300/750 | 200/1000 | 20D/10D |
GJFJV+SV | 4 | 0.6 | 6.0 | 65 | 300/750 | 200/1000 | 20D/10D |
GJFJV+SV | 6 | 0.6 | 6.0 | 66 | 300/750 | 200/1000 | 20D/10D |
GJFJV+SV | 8 | 0.6 | 6.0 | 68 | 300/750 | 200/1000 | 20D/10D |
GJFJV+SV | 12 | 0.6 | 6.0 | 70 | 300/750 | 200/1000 | 20D/10D |
储存、使用温度：－20℃至＋60℃
