产品描述/ PRODUCT

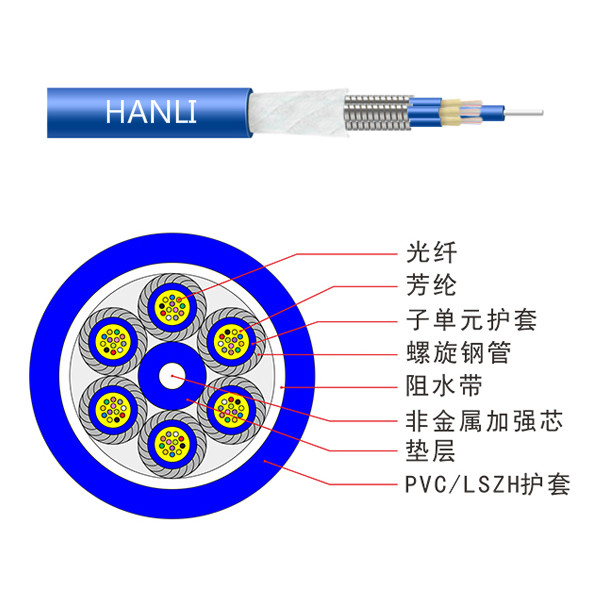

光缆结构是将多芯束状迷你ф250μm光纤表面施放起加强作用的多股芳纶，在绞合表面挤制一层PVC或LSZH内护套作为子单元，子单元外皮绕制一层钢丝铠，子单元与非金属加强件FRP（和可能有的垫层）绞合成圆形，在缆芯和护大之间绕包一层干式阻水带，最后挤制PVC(或LSZH)护套成缆。
产品特点/ PRODUCT
·迷你束状光缆，高强度芳纶加强，高性能护套材料外护。
·弯曲半径小，重量轻、柔软、灵活、接续方便。
·扁平钢丝铠装，提高光缆抗压和防鼠能力。
·具有较好的机械和环境性能。
·阻燃或不延燃外护套，提供良好的安全保护。
产品应用 / PRODUCT
·各种常规连接器产品。
·尾纤、跳线。
·光通信设备机房、光配线架、光纤到桌面等光连。
·光设备、仪器等的光连接。
·室内水平布线、建筑内垂直布线；LAN网、多信息点连接。
·长距离、野外、楼宇布线、线槽光电混放等光连接。
·主干网的尾缆、接入到建筑物内的设备。
·安装空间及场合尺度小的布线。
产品标准 / PRODUCT
·GJAFKV光缆参照YD/T 2488-2013、IECA-596、GR-409、IEC794等标准；符合UL认证OFNR、OFNP要求。
光学特性 / PRODUCT
| G.652 | G.655 | 50/125μm | 62.5/125μm |
衰减
(+20℃) | @850nm |
|
| ≤3.0dB/km | ≤3.0dB/km |
@1300nm |
|
| ≤1.0dB/km | ≤1.0dB/km |
@1310nm | ≤0.36dB/km | -- |
|
|
@1550nm | ≤0.22dB/km | ≤0.23dB/km |
|
|
带宽
（Class A） | @850 |
|
| ≥500MHZ·km | ≥500MHZ·km |
@1300 |
|
| ≥1000MHZ·km | ≥600MHZ·km |
数值孔径 |
|
|
| 0.200±0.015NA | 0.275±0.015NA |
光缆截止波长 |
| ≤1260nm | ≤1480nm |
|
|
结构参数 / PRODUCT
光缆型号
Cable Type | 光纤数
Fiber Count | 子单元外径
Subunit Diameter
mm | 光缆直径
Cable Diameter
mm | 光缆重量
Cable Weight
Kg/km | 允许拉伸力
Tensile Strength
长期/短期
Long/Short Term
N | 允许压扁力
Crush Resistance
长期/短期
Long/Short Term
N/100m | 弯曲半径
Bending Radius
静态/动态
Static/Dynamic
mm |
GJFJV+SV | 72 | 3.0 | 14.0 | 42 | 300/750 | 200/1000 | 20D/10D |
GJFJV+SV | 144 | 3.0 | 18.0 | 65 | 300/750 | 200/1000 | 20D/10D |
环境特性 / PRODUCT
运输温度 | －20℃～＋60℃ |
存储温度 | －20℃～＋60℃ |
安装温度 | －5℃～＋50℃ |
使用温度 | －20℃～＋60℃ |
·存储温度：-20～+60℃。
