产品描述/ PRODUCT

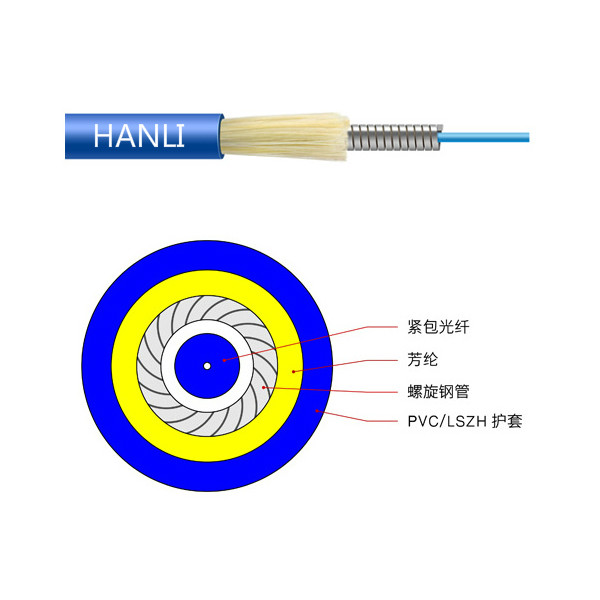

GJSFJV光缆结构是将ф900μm或ф600μm紧套光纤表面缠绕一层扁平不锈钢丝铠装，在铠装层外均匀施放起加强作用的多股芳纶，再挤制PVC(或LSZH)外护套。
产品特点/ PRODUCT
·单芯光缆外带扁平不锈钢丝铠装，提高光缆抗压和防鼠咬能力
·高强度芳纶加强，高性能护套材料外护
·弯曲半径小，重量轻、柔软、灵活、接续方便
·具有较好的机械和环境性能
·阻燃或不延燃外护，提供良好的安全保护
产品应用 / PRODUCT
·各种常规连接器产品
·尾纤、跳线
·光设备、仪器等的光连接
·室内水平布线、建筑内垂直布线;LAN网、多信息点连接
·长距离、野外、楼宇布线、线槽光电混放等光连接
·主干网的尾缆、接入到建筑物内的设备
·该光缆适用于光纤到桌面以及地毯下天花板上布线。
·最小弯曲半径小，可为大容量、多客户端室内整体敷设、单元布线，并可独立分支使用，可方便的与各端连设备连接
·推荐用于高密度布线，安装空间和安装曲度较小的场合
产品标准 / PRODUCT
GJSFJV光缆参照YD/T 2488-2013、IECA-596、GR-409、IEC794等标准；符合UL认证OFNR、OFNP要求。
光学特性 / PRODUCT
| G.652 | G.655 | 50/125μm | 62.5/125μm |
衰减
(+20℃) | @850nm |
|
| ≤3.0dB/km | ≤3.0dB/km |
@1300nm |
|
| ≤1.0dB/km | ≤1.0dB/km |
@1310nm | ≤0.36dB/km | -- |
|
|
@1550nm | ≤0.22dB/km | ≤0.23dB/km |
|
|
带宽
（Class A） | @850 |
|
| ≥500MHZ·km | ≥500MHZ·km |
@1300 |
|
| ≥1000MHZ·km | ≥600MHZ·km |
数值孔径 |
|
|
| 0.200±0.015NA | 0.275±0.015NA |
光缆截止波长 |
| ≤1260nm | ≤1480nm |
|
|
结构参数 / PRODUCT
光缆型号
Cable Type | 光纤数
Fiber Count | 紧包外径
Tight Diameter
mm | 光缆直径
Cable Diameter
mm | 光缆重量
Cable Weight
Kg/km | 允许拉伸力
Tensile Strength
长期/短期
Long/Short Term N | 允许压扁力
Crush Resistance
长期/短期
Long/Short Term
N/100m | 弯曲半径
Bending Radius
静态/动态
Static/Dynamic
mm |
GJSFJV | 1 | 0.6 | 2.0 | 11 | 300/750 | 200/1000 | 20D/10D |
GJSFJV | 1 | 0.6 | 2.2 | 12 | 300/750 | 200/1000 | 20D/10D |
GJSFJV | 1 | 0.6 | 2.4 | 13 | 300/750 | 200/1000 | 20D/10D |
GJSFJV | 1 | 0.9 | 3.0 | 15 | 300/750 | 200/1000 | 20D/10D |
储存、使用温度：－20℃至＋60℃
