8E1-4ETH逻辑隔离转换器

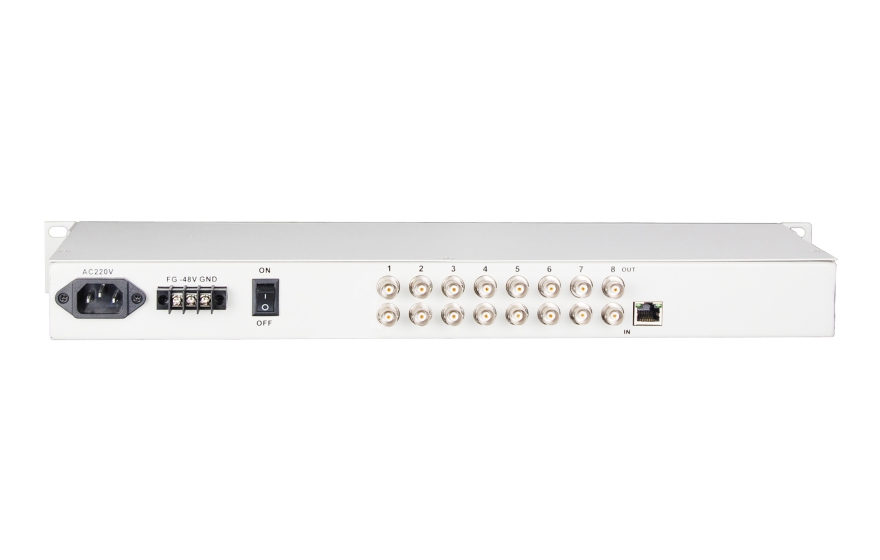

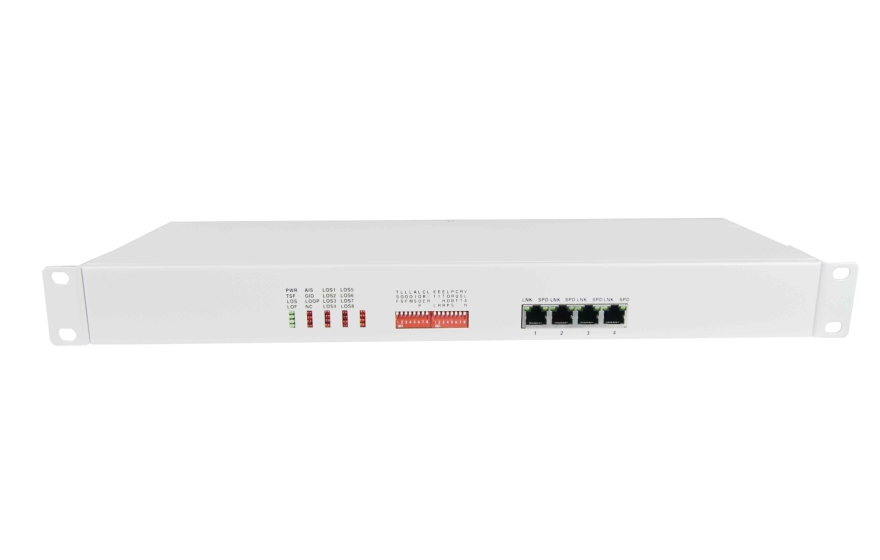

产品展示/ PRODUCT
产品描述/ PRODUCT
1-8E1（75/120欧）转以太网接口转换器采用反向复用技术，将多条E1电路捆绑起来用于传输4*10/100M的以太网数据，实现了1-8路E1通道至以太网接口之间的相互转换，实现E1信道与以太网的互连。以太网封装采用GFP封装，支持LCAS和LAPS。
本设备支持1至16路E1（75/120欧）信道的灵活配置，能自动检测E1的数量并选择可用的E1，并且允许E1电路之间存在一定的传输时延差。单路线路速率是1984Kbit/s，8路带宽可达15872Kbit/s。
产品特点/ PRODUCT
◆ 实现以太网数据在1～4条E1电路中的透明传输，8路带宽可达15872Kbit/s；
◆ 4*以太网接口10/100M，全/半双工完全自适应，支持VLAN协议支持相互隔离功能，实现独立通信；
◆ 每路以太网口支持支持AUTO-MDIX(交叉线和直连线自适应)；
◆ 8路E1线路中，任意两路之间的最大延时差可达220ms；当延时差超过时，将会产生延时差超限告警，同时业务中断；
◆ E1接口符合ITU-T G.703、G.704和G.823，不支持信令时隙的使用；
◆ 可选本地定时和跟踪E1线路定时模式，E1线路定时源可以根据信号质量自动切换。如系统的E1 线路定时源为第一路E1；
◆ 符合ITU-T标准协议，GFP-F 封装建议G.7041，VCAT 虚级联和LCAS链路容量调整方法建议G.7042，Ethernet 到nxE1 映射建议G.7043，Ethernet 至单E1映射建议G.8040；
◆ 传输带宽增大时，不会损伤以太网数据；传输带宽人为减小时，也可通过网管实现不损伤以太网数据；
◆ 两端的E1 支路可以不按序号对应连接；
◆ 当某个E1 支路单方向出现故障时，另一方向仍可工作；
◆ E1信号环回自动检测及切断功能：当检测到某路E1 信号发生环回时，系统将此路E1切断；环回解除后，此E1自动恢复；
◆ 完备的告警指示，可选择显示本端/远端告警；
◆ 支持远端/本端E1 的线路侧环回功能，方便对E1 线路进行测试；
◆ 支持本地系统对远端系统的复位；
◆ 提供命令远端接口环回功能，便于线路维护；
◆ 提供Console管理接口，便于安装开通(可选)；
◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等双电源备份模式。
技术参数/ PRODUCT
◆ 10/100M以太网接口
协 议：符合IEEE 802.3，IEEE 802.1Q(VLAN)
速 率：10/100M自适应，全/半双工完全自适应
MAC地址表：可以学习4096个MAC地址
物理接口：RJ45座 支持Auto-MDIX（交叉/直通线自适应）
◆ E1 接口
设备接口：设备接口符合G.703建议
速 率： 2048Kb/s±50ppm
码 型： HDB3
阻 抗： 非平衡式75Ω/平衡式120Ω
非平衡式配同轴接口适配器，可适配75-2/3同轴电缆
抖动特性： 满足G.742、G.823建议
输入口允许衰减：0～6dBm
◆ 电气和机械特性
系统电源： AC180V ~ 260V；DC –48V；DC +24V
功耗： ≤10W
外观结构: 483（宽）X138（深）X44（高）mm19英寸 1U机架式
◆ 环境指标
工作温度：-10℃~+60℃(商业级)/-40℃—+85℃(工业级)
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF： ＞100000小时

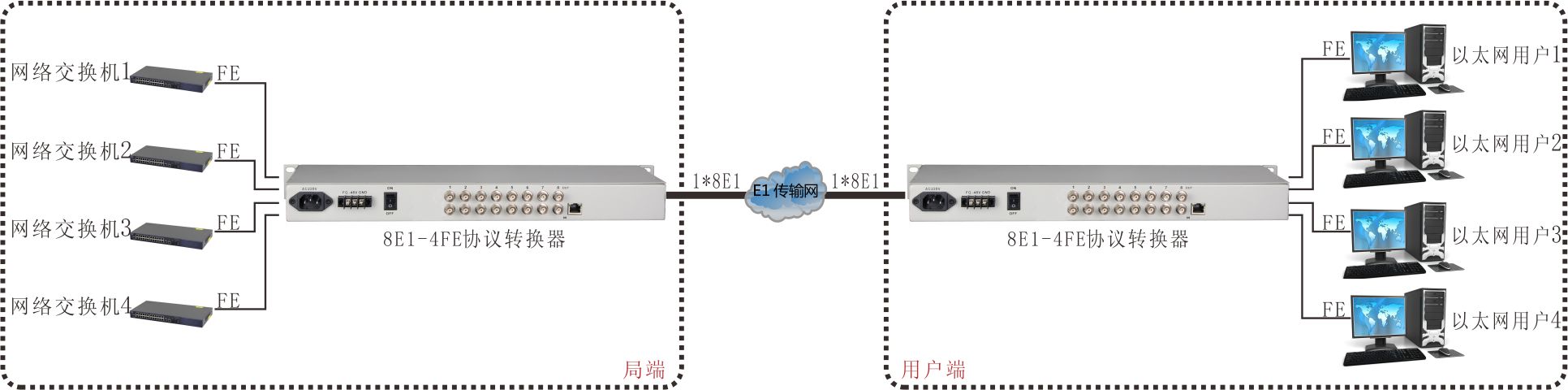

产品应用/ PRODUCT
