8E1 PDH光端机

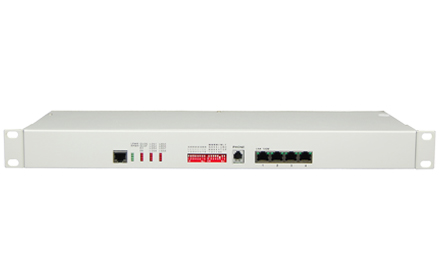

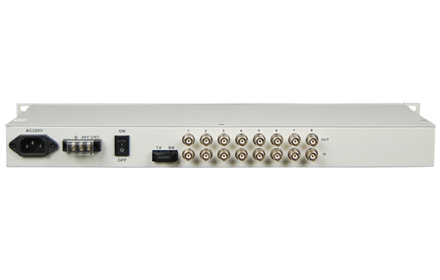

产品展示/ PRODUCT
产品描述/ PRODUCT
本系列设备是本公司研制的PDH光纤传输专用超大规模集成电路的基础上开发的点对点光传输设备。提供1~8路E1接口，可选一路数字公务电话，应用十分灵活。具备完善的告警功能，整机工作稳定可靠，功耗低，集成度高，体积小。
产品特点/ PRODUCT
◆ 基于自主知识产权的集成电路；
◆ 模块化宽动态光探测器；
◆ E1接口符合G.703 建议，采用全数字化时钟恢复和平滑锁相技术；
◆ 一路PCM数字公务电话（可选）；
◆ 能检测当光信号丢失时为对端设备掉电或是光纤不通，并通过指示灯指示告警；
◆ 具备在本端查看显示远端设备工作状态功能；
◆ 提供命令远端接口环回功能，便于线路维护；
◆ 无中继传输距离可达2-120公里；
◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；
◆ DC-48V/DC24V电源具备极性自动检测功能，安装时无需区分正负极。
技术参数/ PRODUCT
◆ 光纤部分
光口：1
光纤：单纤双纤
光纤接口：FC/SC/ST/LC(SFP)
波长：850nm/1310nm 多模；1310nm/1550nm 单模
无中继传输距离：20~120Km
典型发射功率:
单模1310/1550nm：≥-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受灵敏度范围：-28dBm~- 40dBm
◆ E1 接口
设备接口：设备接口符合ITU-T G.703建议
速 率： 2048Kb/s±50ppm
码 型： HDB3
阻 抗： 非平衡式75Ω/平衡式120Ω
非平衡式配同轴接口适配器，可适配75-2/3同轴电缆
抖动特性： 满足ITU-T G.742、G.823建议
输入口允许衰减：0～6dBm
◆ FXS 公务电话接口
振铃电压： 75V
振铃频率： 25Hz
二线输入阻抗：600Ω(摘机)
回损： 20dB
◆ 电气和机械特性
系统电源： AC180V ～260V；DC –48V；DC +24V
功耗： ≤10W
外观结构: 485（长）X140（宽）X45（高）mm 19英寸 1U机架式
◆ 环境指标
工作温度：-10℃—+60℃(商业级)/-40℃—+85℃(工业级)
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF： ＞100000小时
