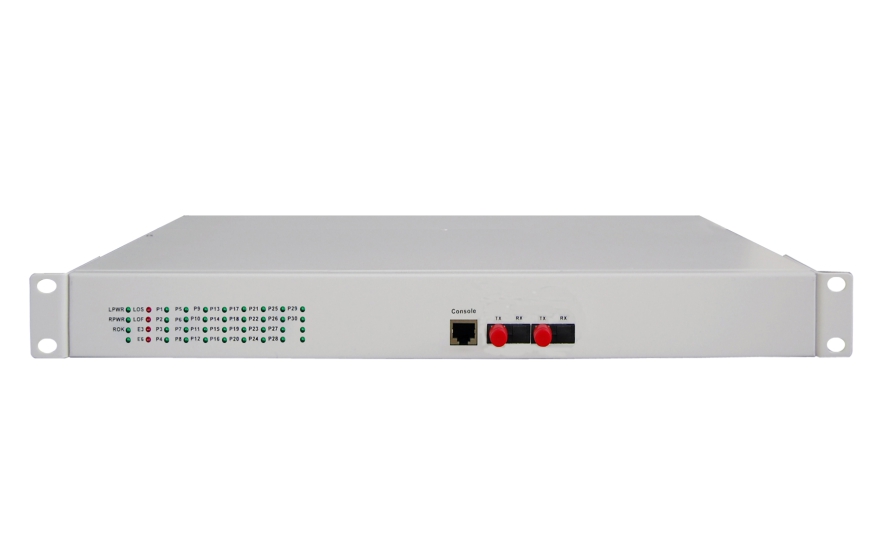

30路电话光端机（19英寸 1U）
产品展示/ PRODUCT
产品描述/ PRODUCT
型号:HL-OPTEL30
本电话光端机提供30路FXO/FXS电话，可以支持1+1光纤备份，主光纤有问题时，备用光纤工作; 提供19英寸1U台式与6U机架插卡式，支持Console网管
产品特点/ PRODUCT
◆ 基于自主知识产权的集成电路；
◆ 可以支持1+1光纤备份，主光纤有问题时，备用光纤工作;

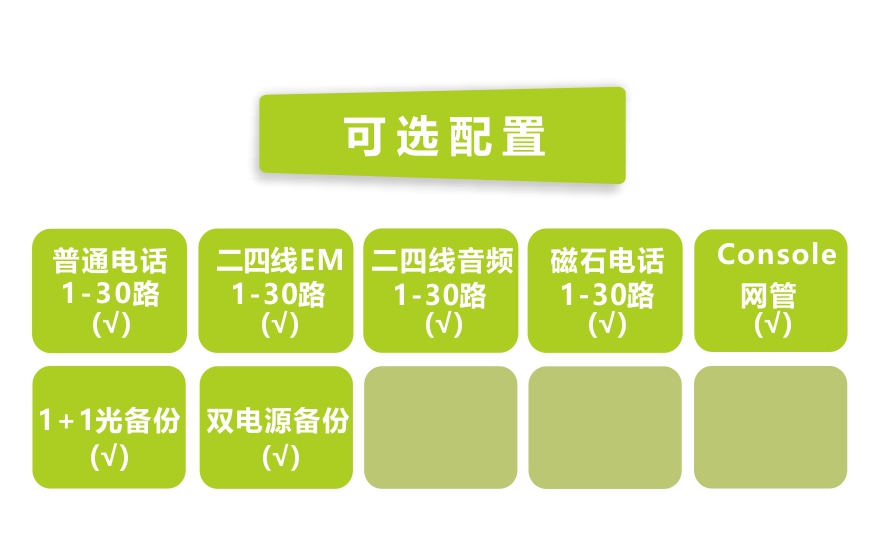

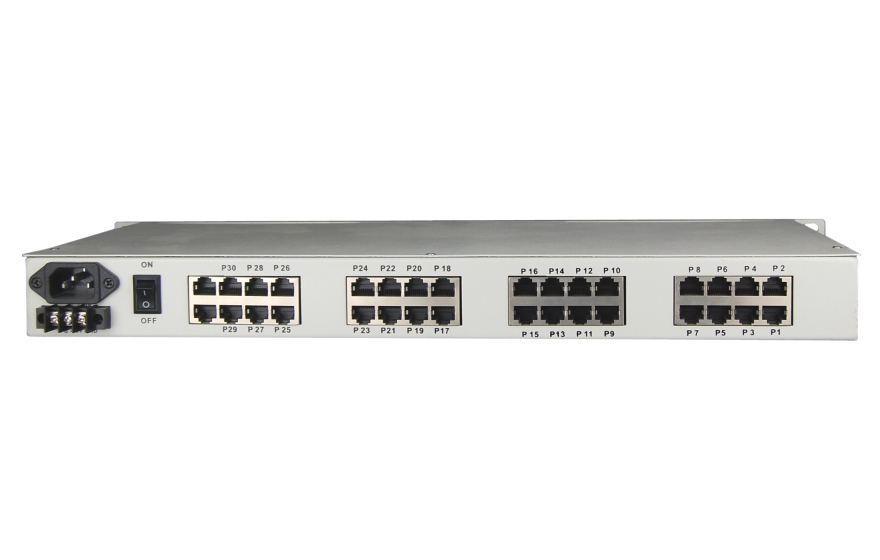

◆ 语音口支持FXO/FXS/二四线EM/二四线音频/磁石电话接口，FXO口与程控交换机对接，FXS口与用户的电话机相连;
◆ FXO/FXS电话接口，支持来电显示功能/反极性计费/传真功能；
◆ 电话接口支持两边站点的相互放号功能；
◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等双电源备份模式;
◆ 电话接口带防雷保护，防雷达到GB/T17626.5(IEC61000-4-5) 短路电流波10/700μs 开路峰值输出电压6KV标准。
技术参数/ PRODUCT
◆ 光纤部分
光口：1，2（1+1 光备份）
光纤：单纤双纤
光纤接口：FC/SC/ST/LC(SFP)
波长：850nm/1310nm 多模；1310nm/1550nm 单模
无中继传输距离：20~120Km
典型发射功率:
单模1310/1550nm：≥-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受灵敏度范围：-28dBm~- 40dBm
◆ FXS 用户电话口
振铃电压： 75V
振铃频率： 25Hz
二线输入阻抗：600Ω(摘机)
回损： 20dB
◆ FXO 中继口
振铃检测电压：35V
振铃检测频率：17Hz-60Hz
二线输入阻抗：600Ω(摘机)
回损： 20 dB◆ E&M 2/4线音频接口
E&M类型： TYPE V
E线最大电流：22mA;饱和电压：3V
M线恒定电流：7mA; 最小检测电流：5mA
AD增益：0dB;
DA增益：0dB
2/4线输入阻抗：600Ω
◆ 磁石电话接口
振铃电压：75V
振铃频率：25Hz
二线输入阻抗：600Ω(摘机)
回损：20dB
系统电源： AC180V ～260V；DC –48V；DC +24V
功耗： ≤5W
外观结构: 485（长）X138（宽）X45（高）mm 19英寸 1U机架式
◆ 环境指标
工作温度： -10℃—+60℃
储存温度： -40℃—+85℃
工作湿度： 0%—95%（无凝结）
MTBF： ＞100000小时

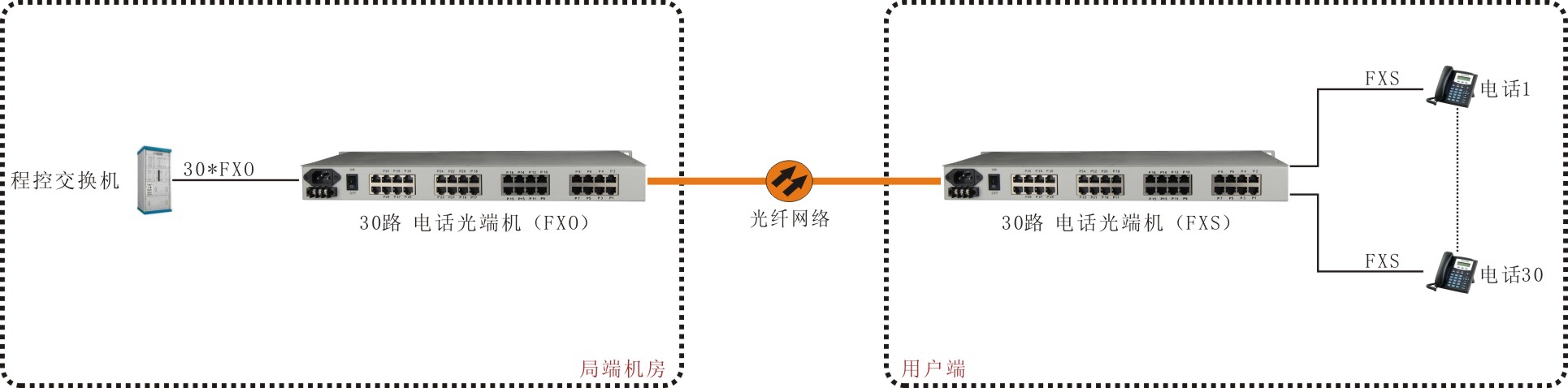

产品应用/ PRODUCT
