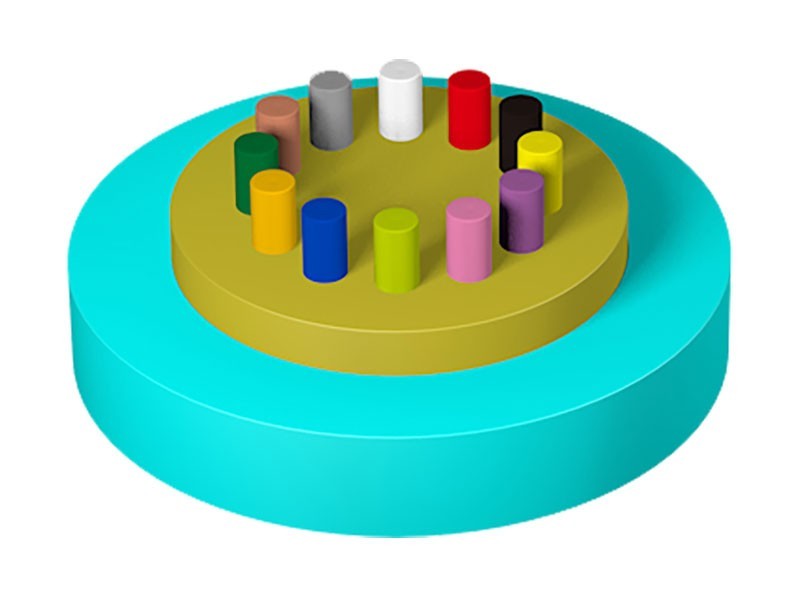

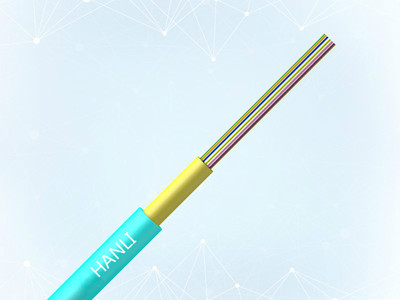

室内多芯紧套光缆使用多根着色光纤作为光传输介质，外覆一层芳纶作为受力加强单元，最外挤制一层聚氯乙烯（PVC）或低烟无卤材料（LSZH，低烟、无卤、阻燃）护 套而成。
- 产品应用
- 产品标准
- 产品特点
• 采用着色光纤，集成度高
• 芳纶加强元件，使光缆有优异的抗拉性能
• 外护材料耐腐蚀，防水，防紫外，阻燃，环保等优点
- 结构参数
光缆型号 | 光缆直径 （mm） | 光缆参考重量 （kg/km） | 允许拉伸力 长期/短期 （N） | 弯曲半径 动态/静态 （mm） |
|---|
PVC护套 | LSZH护套 |
|---|
MFC-X-XX-12Xn | 3.0±0.2 | 4.8 | 6.3 | 30/100 | 20D/10D |
MFC-X-XX-24Xn | 3.8±0.2 | 6.5 | 8.0 | 50/150 | 20D/10D |
- 光学特性
光纤类型 | 衰减 | 满注入带宽 | 有效模式 带宽 | 10G以太网链 路长度 | 最小弯曲半径 |
|---|
条件 | 1310/1550nm | 850/1300nm | 850/1300nm | 850nm | 850nm | / |
|---|
典型值 | 最大值 | 典型值 | 最大值 |
|---|
单位 | dB/km | dB/km | dB/km | dB/km | MHZ.km | MHZ.km | m | mm |
G657A1 | 0.36/0.22 | 0.5/0.4 | --- | --- | --- | --- | --- | 10 |
G657A2 | 0.36/0.22 | 0.5/0.4 | --- | --- | --- | --- | --- | 7.5 |
50/125 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥500/500 | --- | --- | 30 |
62.5/125 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥200/500 | --- | --- | 30 |
OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥1500/500 | ≥2000 | ≤300 | 30 |
OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥3500/500 | ≥4700 | ≤550 | 30 |
BI-OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥1500/500 | ≥2000 | ≤300 | 7.5 |
BI-OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥3500/500 | ≥4700 | ≤550 | 7.5 |
运输/储存/使用温度：-20℃~+60℃，安装温度：-5℃~+50℃。
- 订货信息
- 交货长度
推荐长度：2000m；可按客户要求提供其它长度。
